Датчик конденсата

Датчики измерения влажности - измеряют охлаждаемую поверхность электрически. На рис. 1-а показана схема полимерного датчика. Его режим работы: пары воды проникают в диэлектрик и, тем самым, изменяют его диэлектрическую постоянную. При низкой влажности вода испаряется с поверхности диэлектрика.
Датчики измерения влажности

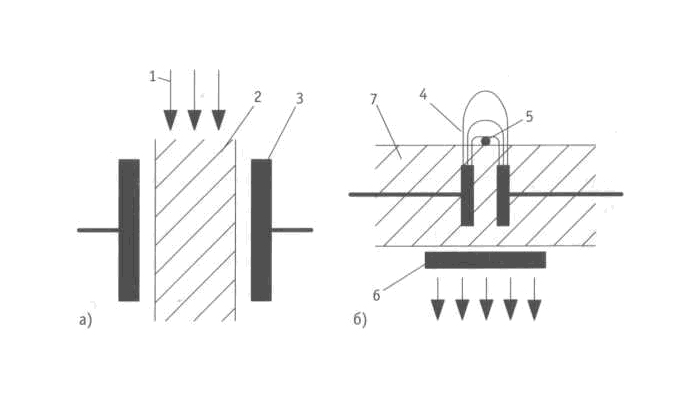

Рис. 1 - Датчики влажности  а) полимерный, б) конденсаторный
(1 - Водяные пары, 2 - Диэлектрик, 3 - Емкость, 4 - Электрическое поле, 5 - Конденсат на поверхности датчика, 6 - Элемент Пелтьера, 7 - Кремниевый чип со встроенной емкостью)

У датчика, показанного на рис. 1-б, емкость погружена в кремний. Если на нее подать переменное напряжение, образуется силовое поле, волны которого будут выходить за пределы кремния. Поэтому водяной конденсат влияет на частоту колебаний волн поля. Этим изменяется сигнал управления на охлаждающий элемент, и изменяется температура поверхности. Вода не проникает внутрь элемента, как в случае с полимерным датчиком, но прилипает к поверхности. В результате получается кривая характеристики без дрейфа и гистерезиса.
