Сушим воздух охлаждением для пневматических систем

В большинстве случаев достаточно бывает сушки охлаждением.

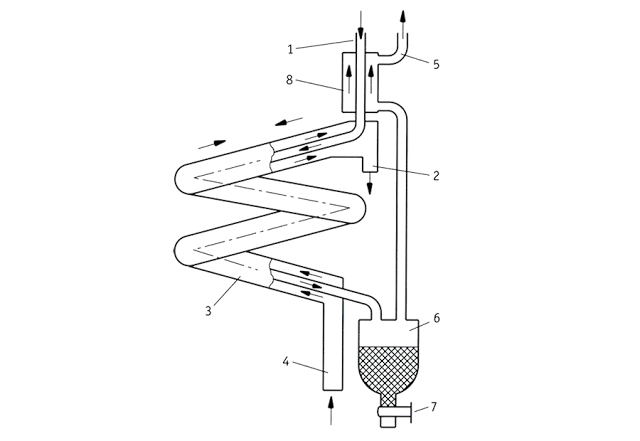

Рис. 1 – Принцип работы рефрижераторного осушителя
(1 - вход сжатого воздуха с температурой 25°С; 2 - возвратный трубопровод хладагента; 3 - теплообменник; 4 - хладагент; 5 - выход сжатого воздуха с температурой 15°С; 6 - сепаратор конденсата; 7 - отвод воды; 8 - предварительный осушитель).

Сжатый воздух охлаждается хладагентом, а выпавший конденсат отводится. Как показано на рис. 1, воздух охлаждается противоположным потоком хладагента, обычно в несколько этапов (предварительный: воздух – воздух; главный: воздух – хладагент). Точка росы при этом достигается +1,5°С. Если рабочая температура не будет падать ниже +3°С, воды в сети сжатого воздуха не будет. На осушку охлаждением тратится примерно 3% всех затрат на подготовку воздуха. Для большей экономии сейчас применяются осушители с компрессором хладагента, имеющем регулировку скорости. Скорость автоматически настраивается в зависимости от текущего количества воздуха которое следует охладить.
